一、復位電路核心部分解析（紅色方框“GPIO_RST”區域）

1. 核心元件：GPIO_RST信號與下拉電阻R24

GPIO_RST信號線?：連接到通信模塊U3的引腳20（標注“GPIO2”），是控制模塊復位的關鍵信號。
 下拉電阻R24?：一端接GPIO_RST信號線，另一端接地（GND），阻值為10kΩ（絲印“103”表示10×103=10kΩ）。
 ? ?作用?：默認狀態下（無外部驅動時），通過R24將GPIO_RST信號線拉低至0V（低電平），觸發模塊復位。

2. 復位邏輯（通信模塊通用規則）

低電平復位?：當GPIO_RST為低電平（0V）時，模塊進入復位狀態（初始化或重啟）。
高電平工作?：當外部控制器（如單片機）通過GPIO_RST信號線輸出高電平（3.3V/5V）時，模塊退出復位，正常工作。

二、圖中關鍵圖標意義（零基礎入門）

1. 電阻（Rxx）

符號?：長方形或波浪線（圖中為長方形，如R24、R16）。
標注含義?：“R24”表示第24個電阻，“103”表示阻值（10kΩ）。
作用?：限流、分壓或固定電平（如上拉/下拉）。

2. 電容（Cxx）

符號?：兩條平行線（圖中C18、C19、C20）。
標注含義?：“C18 10uF”表示容量為10微法的電容，“C19 100nF”為100納法。
作用?：濾波（穩定電源電壓）、儲能，圖中C18-C20并聯在VDD5V（5V電源）與GND之間，用于濾除電源噪聲。

3. 集成芯片（U3：CSW520A）

符號?：黃色矩形框，內部標注引腳功能（如“5V”“GND”“GPIO2”）。
作用?：通信模塊核心，集成了UART、SPI、SBUS等通信接口，GPIO_RST（連接到引腳20）是其復位控制引腳。

4. 電源與接地（VDD5V/GND）

VDD5V?：模塊供電引腳（5V電源輸入）。
GND?：接地符號（三條長短遞減的橫線），電路的公共參考點（0V）。

5. 信號線（如GPIO_RST、UART Tx）

符號?：帶標注的直線，連接不同元件的引腳。
示例?：“UART Tx”表示串口發送信號線，“GPIO2”表示通用輸入輸出引腳2。

三、復位電路工作流程（通俗理解）

上電默認復位?：模塊剛通電時，GPIO_RST信號線被R24拉低至0V，模塊檢測到低電平，自動執行復位（清空緩存、初始化寄存器）。
手動/程序控制復位?：若外部控制器需要重啟模塊，可將GPIO_RST信號線短暫拉低（如通過單片機輸出低電平），模塊再次觸發復位；釋放后信號線恢復高電平，模塊正常啟動。

四、零基礎總結：為什么需要下拉電阻R24？

? ?如果沒有R24?：GPIO_RST信號線會“浮空”（電平不確定），受外界干擾可能隨機跳變，導致模塊誤復位或無法啟動。
 ? ?有了R24?：強制信號線默認低電平，確保模塊上電必復位，工作時穩定可靠——這就是“下拉電阻固定默認電平”的核心作用。


最終結果

1、復位電路核心解析（紅色方框“GPIO_RST”）

復位原理?：通過下拉電阻R24（10kΩ）將GPIO_RST信號線接地，默認輸出低電平（0V），觸發通信模塊U3復位；外部控制器可通過此信號線輸出高電平，使模塊退出復位并工作。
關鍵元件?：
 GPIO_RST信號線?：連接模塊U3的引腳20（GPIO2），控制復位狀態。
 下拉電阻R24?：固定默認低電平，避免信號“浮空”導致誤動作。

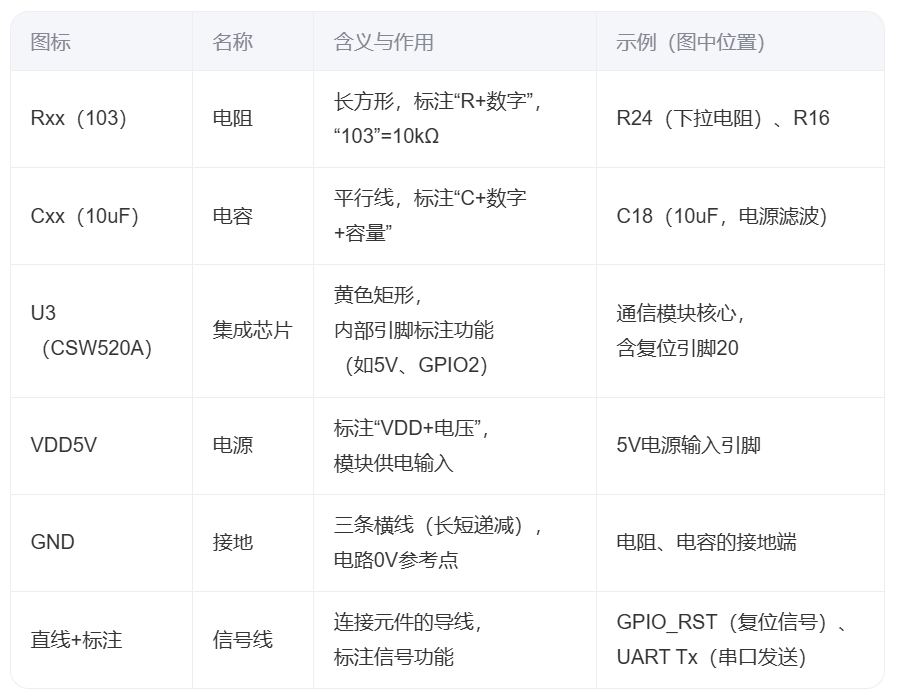

2.零基礎圖標速查

3.一句話理解復位過程

?“下拉電阻R24就像‘默認剎車’，上電時把復位信號拉低（踩剎車），模塊復位；需要工作時松開剎車（信號變高），模塊啟動。”
